Побудова сітки,
Побудова креслення спинки,
Побудова креслення переду,
Рукав.
Вироби з поглибленою проймою відрізняються простотою крою і пошиття, зручністю в носінні. По цій викрійці можна шити ошатну та робочу сукню, домашній одяг.
Для побудови креслення даного виробу потрібні такі міри (см):
– напівобхват шиї СШ = 18;
– напівобхват грудей другий Crll = 48;
– напівобхват стегон Сб = 52;
– ширина спинки Шc = 18;
– довжина спини до талії Дст = 41,5;
– довжина спідниці Дю = 70;
– ширина плеча Шпл = 13,5;
– довжина рукава Др = 58;
– кут плеча спинки Упс = 36.
Прибавки на вільне облягання даються до мірок напівобхвату:
– шиї Пш = 1 см;
– грудей другий Пr II = 5 см;
– стегон Пб = 3 см.

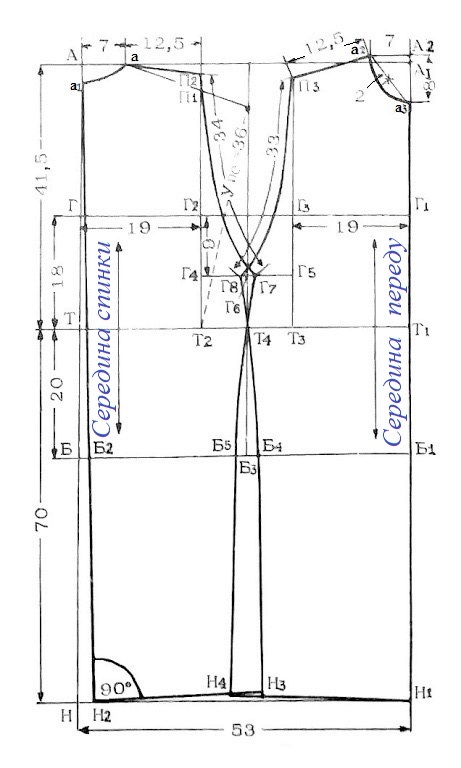

Побудова сітки. Побудувати прямий кут із вершиною у точці А.
Лінія середини спинки. Від точки А вниз відкласти мірку довжини спинки до талії, поставити точку Т: АТ = Дст = 41.5 см.
Від точки Т вниз відкласти мірку довжини спідниці, поставити H: TH = Дю = 70 см.
Лінія талії. Від точки Т праворуч відкласти мірку напівобхвату грудей другий плюс збільшення на вільне облягання, поставити точку Т1: TT1 = Cr II + Пr = = 48 + 5 = 53 см.
Лінія грудей. Від точки Т вгору відкласти мірку довжини боку мінус 2 см (величина, постійна для всіх розмірів), поставити точку Р: ТГ = Дб — 2 = = 20 — 2 = 18 см.
Від точки Г вправо відкласти відрізок, що дорівнює лінії талії, тобто 53 см, і поставити точку Г1.
Лінія стегон. Від точки Т вниз відкласти 20 см (величина, постійна для всіх розмірів), поставити точку Б. Від точки Б праворуч відкласти відрізок, рівний лінії талії, тобто 53 см, поставити точку Б1.
Лінія низу. Від точки Н вправо відкласти відрізок, рівний лінії талії, тобто 53 см, поставити точку Н1.
Лінія середини переду. Поєднати точки Н1; Б1; Т1. Від точки T1 вгору відкласти мірку довжини спинки до талії, поставити точку А1: T1A1 = Дст = 41,5 см.
Ширина спинки (лінія, що обмежує ширину спинки). Від точки Г вправо відкласти відрізок, рівний мірці ширини спинки і надбавці на вільне облягання до ширини спинки, поставити точку Г2: ГГ2 = Шc + Пшс = 18 + 1 = 19 см. Через точку Г2 провести перпендикуляр до лінії грудей (перетин його з лінією талії позначити точкою Т2) та продовжити вгору до ширини сітки – лінії AA1.
Ширина грудей (лінія, що обмежує ширину переду). Від точки Г1 вліво відкласти відрізок, рівний мірці ширини спинки і надбавці на вільне облягання, і поставити точку Г3: Г1Г3 = Шс + Пшс = 18 + 1 = 19 см. Через точку Г3 провести перпендикуляр до лінії грудей. Його перетин з лінією талії позначити точкою Т3. Продовжити перпендикуляр до ширини сітки.
Ширина поглибленої пройми. Від точок Г2 та Г3 відкласти вниз по 9 см, поставити точки Г4 та Г5. З’єднати точки Г4 та Г5 прямою лінією.
Лінія боків. Відрізок Г4Г5 розділити навпіл, поставити крапку Г6. Через точку Г6 провести перпендикуляр до лінії стегон. Його перетин з лінією стегон позначити точкою Б3, а з лінією талії – Т4. Перпендикуляр продовжити вгору до ширини сітки.
Побудова креслення спинки
Середина спинки. Середину спинки змістити праворуч. Для цього від точки Т праворуч відкласти 1 см (для всіх розмірів). З’єднати точку А з точкою 1 і продовжити лінію далі до низу. Точку перетину цієї прямої з лінією стегон відзначити точкою Б2, а з лінією низу – точкою Н2.
Лінія горловини спинки (росток). Від точки А вправо відкласти 1/3 мірки напівобхвату шиї плюс 1 см (для всіх розмірів), поставити точку а: Aa = Сш/3 + 1 = 18/3 + 1 = 7 см. Від точки А вниз відкласти 1/3 ширини паростка, поставити точку а1, тобто 7/3 ~ 2,5 см. З’єднати точки а та а1 плавною кривою.
Плечовий зріз спинки. Поставити ніжку циркуля в точку Т2 і радіусом, рівним мірці кута плеча спинки (Упс = 36 см), вгорі описати невелику дугу, перетинаючи лінію середини пройми. Точку перетину позначити точкою П. З’єднати точку П із точкою а. Точку перетину цієї прямої з лінією, що обмежує пройму, позначити П1. Від точки П1 вгору відкласти 2,5 см (для всіх розмірів), поставити точку П2. З’єднати точку П2 з точкою а і на цій лінії від точки а вправо відкласти мірку ширини плеча мінус 1 см: Шпл – 1 см = 13,5 – 1 = 12,5 см (в даному випадку вона збіглася з точкою П2).
Пройма спинки. Від точки Г6 праворуч відкласти 1 см (для всіх розмірів), поставити точку Г7. Від точки Г2 праворуч по лінії грудей відкласти 3 см (для всіх розмірів). Поєднати точки П2; П1; 3; Г7 плавною лінією.
Лінія бокового зрізу спинки. Від точки Б3 праворуч відкласти 1,8 см (для всіх розмірів), поставити точку Б4. Виміряти відрізок Б2Б4 і цю величину відкласти від точки Н2 праворуч під прямим кутом до середини спинки. Поставити точку Н3. Поєднати точки Г7; Т4: Б4; Н3.
Побудова креслення переду
Лінія горловини переду. Від точки А вгору відкласти 1,5 см (для всіх розмірів), поставити точку А2. Від точки А2 вліво відкласти 1/3 мірки напівобхвату шиї плюс 1 см (для всіх розмірів), поставити точку а2: А2а2 = Сш/3 + 1 = 18/3 + 1 = 7 см. Від точки А2 вниз відкласти 1/3 мірки напівобхвату шиї плюс 2 см (для всіх розмірів), поставити крапку а3: А2аз = Сш/3 + 2 = 18/3 + 2 = 8 см. З’єднати точки а2 та а3; розділити цей відрізок навпіл. З точки поділу перпендикуляром вниз відкласти 2 см. З’єднати точки а2; 2; а3 плавною лінією.
Плечовий зріз переду. Виміряти відрізок П2Т2 на кресленні спинки і від точки T3 вгору відкласти відрізок, що дорівнює його довжині мінус 1 см (для всіх розмірів), поставити точку П3: П2Т2 = 40 см; П3Т3 = 40 – 1 = 39 см. З’єднати точки П3 і а2. Від точки а2 вліво відкласти мірку ширини плеча мінус 1 см, тобто 12,5 см (в цьому прикладі вона збігалася з точкою П3).
Пройма переду. Від точки Г3 ліворуч по лінії грудей відкласти 3 см (для всіх розмірів). Від точки Г6 ліворуч відкласти 1 см (для всіх розмірів) поставити точку Г8. Поєднати точки П3; 3; Г8 плавною лінією.
Лінія бокового зрізу переду. Від точки Б3 вліво по лінії стегон відкласти 1,8 см:
(Сб + Пб – Б1В2) / 2 = (52 + 4,5 – 53) / 2 = 1,8 см, поставити точку Б5. З’єднати точки Г8; Т4; Б5 та провести лінію вертикально вниз. Ширина переду по низу така сама, як і по лінії стегон.
Примітка. Після побудови креслення перевірити ширину викрійки по лінії стегон: вона повинна дорівнювати мірці напівобхвату стегон і надбавці на вільне оббігання.
Рукав. Для побудови креслення рукава без посадки до сукні з поглибленою проймою потрібні такі мірки (см):
– довжина рукава Др = 58;
– довжина рукава до ліктя Дл = 34.

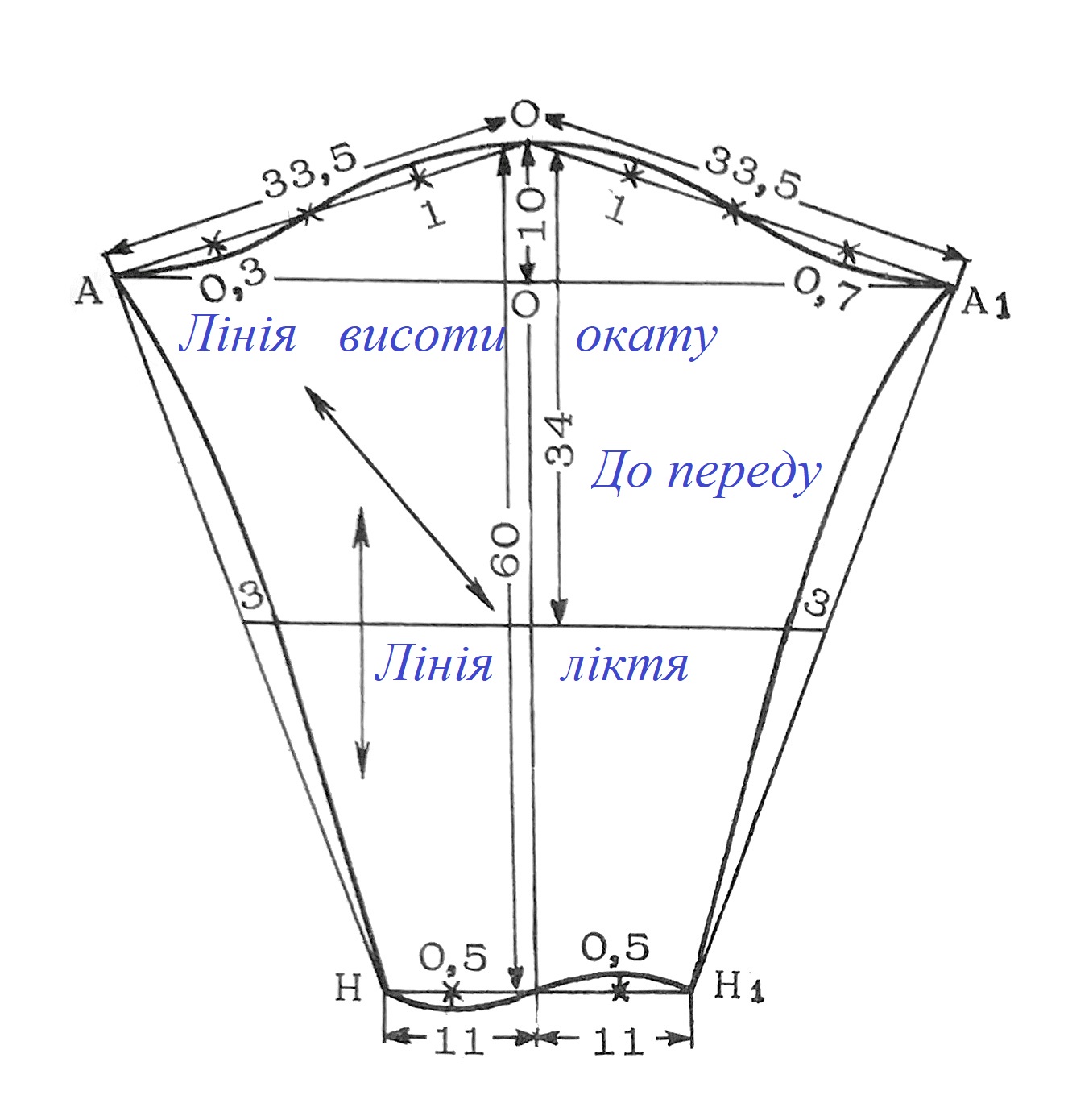

У верхній частині середини аркуша паперу поставити точку О. Від точки вниз відкласти висоту оката (10 см). Потім від точки О вниз відкласти мірку довжини рукава. Через отримані точки провести горизонтальні лінії: лінію висоту оката, лінію ліктя, лінію низу.
Виміряти довжину пройми спинки (34 см) та пройми переду (33 см), скласти ці величини (33 + 34 = 67 см).
Поставити ніжку циркуля в точку О і радіусом, що дорівнює 1/2 суми пройми (67/2 = 33,5 см), зробити засічки праворуч і ліворуч на лінії висоти оката. Поставити точки А та А1. Поєднати їх з точкою О під лінійку. Отримані відрізки АТ та ОА1 розділити на 4 рівні частини та оформити окат, як показано на кресленні.
Від середини рукава по лінії низу праворуч і ліворуч відкласти по 11 см: Ок/2 = 22/2. Оформити бічні сторони та низ рукава, як показано на кресленні.

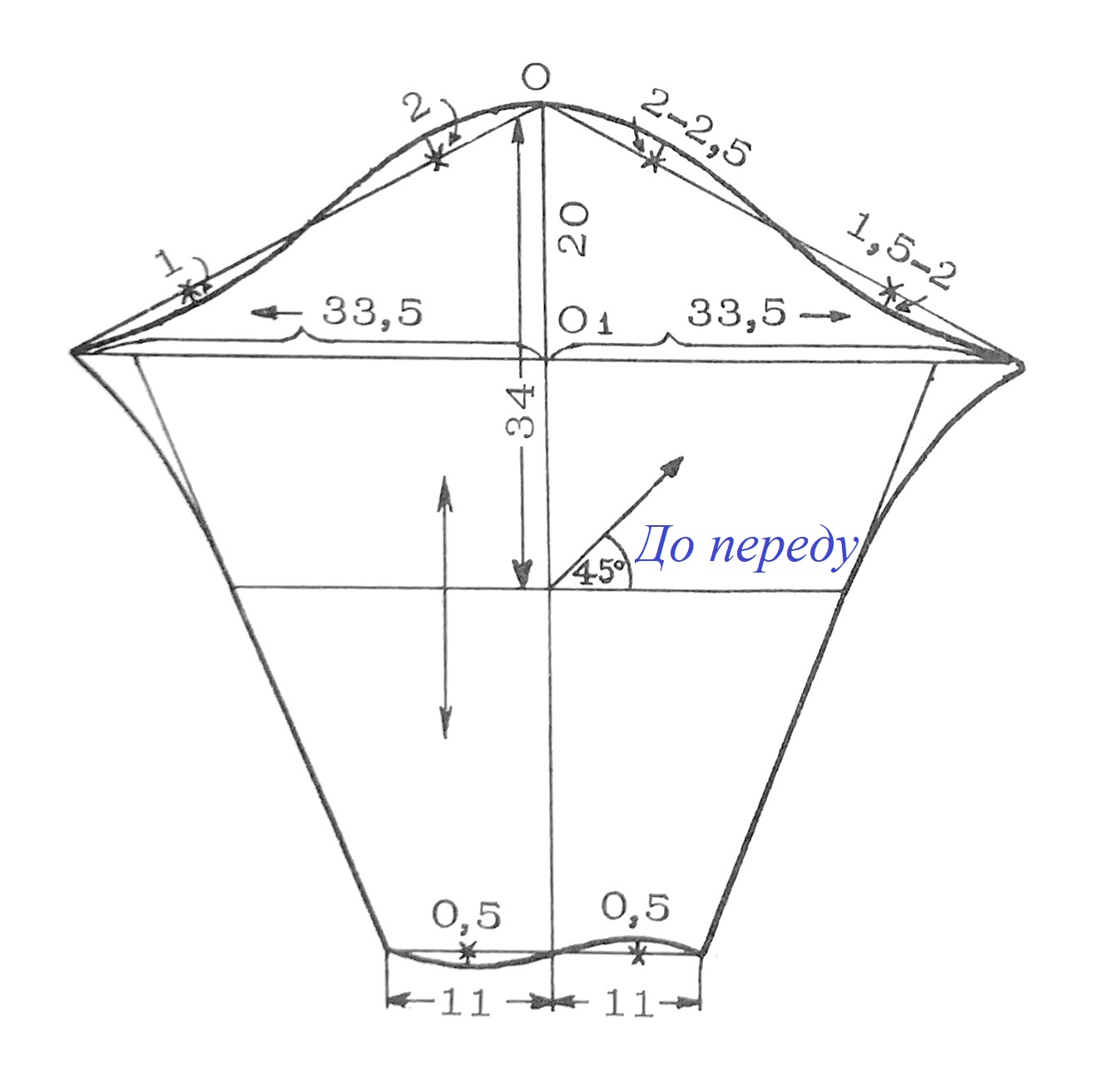

Примітка. Рукав з об’ємним окатом будується аналогічно попередньому, крім висоти оката. Висота оката = 20 см, а 33,5 см відкладається не від точки О, як у попередньому кресленні, а від точки О1.
Платье с углубленной проймой без нагрудной вытачки.
Изделия с углублённой проймой отличаются простотой кроя и пошива, удобством. По этой выкройке можно шить нарядное и рабочее платье, домашнюю одежду.
Для построения чертежа данного изделия нужны следующие мерки (в см):
– полуобхват шеи СШ = 18;
– полуобхват груди второй Crll = 48;
– полуобхват бедер Сб = 52;
– ширина спинки Шc = 18;
– длина спинки до талии Дст = 41,5;
– длина юбки Дю = 70;
– ширина плеча Шпл = 13,5;
– длина рукава Др = 58;
– угол плеча спинки Упс = 36.
Прибавки на свободное облегание даются к меркам полуобхватов: шеи Пш = 1 см, груди второй Пr II = 5 см и бедер Пб = 3 см.
Построение сетки. Построить прямой угол с вершиной в точке А.
Линия середины спинки. От точки А вниз отложить мерку длины спинки до талии, поставить точку Т: АТ = Дст = 41.5 см. От точки Т вниз отложить мерку длины юбки, поставить H: TH = Дю = 70 см.
Линия талии. От точки Т вправо отложить мерку полуобхвата груди второй плюс прибавку на свободное облегание, поставить точку Т1: TT1 = Cr II + Пr= = 48 + 5 = 53 см.
Линия груди. От точки Т вверх отложить мерку длины бока минус 2 см (величина, постоянная для всех размеров), поставить точку Г: ТГ = Дб – 2 = 20 – 2 = 18 см.
От точки Г вправо отложить отрезок, равный линии талии, то есть 53 см, и поставить точку Г1.
Линия бёдер. От точки Т вниз отложить 20 см (величина, постоянная для всех размеров), поставить точку Б. От точки Б вправо отложить отрезок, равный линии талии, то есть 53 см, поставить точку Б1.
Линия низа. От точки направо отложить отрезок, равный линии талии, то есть 53 см, поставить точку Н.
Линия середины переда. Соединить точки Н1; Б1; Т1. От точки T1 вверх отложить мерку длины спинки до талии, поставить точку А1: T1A1 = Дст = 41,5 см.
Ширина спинки (линия, ограничивающая ширину спинки). От точки Г вправо отложить отрезок, равный мерке ширины спинки и прибавке на свободное облегание к ширине спинки, поставить точку Г2: ГГ2 = Шc + Пшс = 18 + 1 = 19 см. Через точку Г2 провести перпендикуляр к линии груди (его пересечение с линией талии обозначить точкой Т2) и продлить вверх до ширины сетки – линии AA1.
Ширина груди (линия, ограничиваощая ширину переда). От точки Г1 влево отложить отрезок, равный мерке ширины спинки и прибавке на свободное облегание, и поставить точку Г3: Г1Г3 = Шс + Пшс = 18 + 1 = 19 см. Через точку Г3 провести перпендикуляр к линии груди. Его пересечение с линией талии обозначить точкой Т3. Продлить перпендикуляр вверх до ширины сетки.
Ширина углублённой проймы. От точек Г2 и Г3 отложить вниз по 9 см, поставить точки Г4 и Г5. Соединить точки Г4 и Г5 прямой линией.
Линия бока. Отрезок Г4Г5 разделить пополам, поставить точку Г6. Через точку Гб провести перпендикуляр к линии бедер. Его пересечение с линией бедер обозначить точкой Б3, а с линией талии – Т4. Перпендикуляр продлить вверх до ширины сетки.
Построение чертежа спинки. Середина спинки. Середину спинки сместить вправо. Для этого от точки Т вправо отложить 1 см (для всех размеров). Соединить точку А с точкой 1 и продлить линию далее до низа. Точку пересечения этой прямой с линией бедер отметить точкой Б2, а с линией низа – точкой Н2.
Линия горловины спинки (росток). От точки А вправо отложить 1/3 мерки полуобхвата шеи плюс 1 см (для всех размеров), поставить точку а: Aa = Сш/3 + 1 = 18/3 + 1 = 7 см. От точки А вниз отложить 1/3 ширины ростка, поставить точку а1, то есть 7/3 ~ 2,5 см. Соединить точки а и а1 плавной кривой.
Плечевой срез спинки. Поставить ножку циркуля в точку Т2 и радиусом, равным мерке угла плеча спинки (Упс = 36 см), вверху описать небольшую дугу, пересекая линию середины проймы. Точку пересечения обозначить точкой П. Соединить точку П с точкой а. Точку пересечения этой прямой с линией, ограничивающей пройму, обозначить П1. От точки П1 вверх отложить 2,5 см (для всех размеров), поставить точку П2. Соединить точку П2 с точкой а и на этой линии от точки а вправо отложить мерку ширины плеча минус 1 см: Шпл – 1 см = 13,5 – 1 = 12,5 см (в данном случае она совпала с точкой П2).
Пройма спинки. От точки Г6 вправо отложить 1 см (для всех размеров), поставить точку Г7. От точки Г2 вправо по линии груди отложить 3 см (для всех размеров). Соединить точки П2; П1; 3; Г7 плавной линией.
Линия бокового среза спинки. От точки Б3 вправо отложить 1,8 см (для всех размеров), поставить точку Б4. Измерить отрезок Б2Б4 и эту величину отложить от точки Н2 вправо под прямым углом к середине спинки. Поставить точку Н3. Соединить точки Г7; Т4: Б4; Н3.
Построение чертежа переда. Линия горловины переда. От точки А, вверх отложить 1,5 см (для всех размеров), поставить точку А2. От точки А2 влево отложить 1/3 мерки полуобхвата шеи плюс 1 см (для всех размеров), поставить точку а2: А2а2 = Сш/3 + 1 = 18/3 + 1 = 7 см. От точки А2 вниз отложить 1/3 мерки полуобхвата шеи плюс 2 см (для всех размеров), поставить точку а3: А2аз = Сш/3 + 2= 18/3 + 2= 8 см. Соединить точки а2 и а3; разделить этот отрезок пополам. Из точки деления по перпендикуляру вниз отложить 2 см. Соединить точки а2; 2; аз плавной линией.
Плечевой срез переда. Измерить отрезок П2Т2 на чертеже спинки и от точки Tз вверх отложить отрезок, равный его длине минус 1 см (для всех размеров), поставить точку П3: П2Т2 = 40 см; П3Т3 = 40 – 1 = 39 см. Соединить точки П3 и а2. От точки а2 влево отложить мерку ширины плеча минус 1 см, т. е. 12,5 см (в данном случае она совпала с точкой П3).
Пройма переда. От точки Г3 влево по линии груди отложить 3 см (для всех размеров). От точки Г6 влево отложить 1 см (для всех размеров), поставить точку Г8. Соединить точки По3; 3; Г8 плавной линией.
Линия бокового среза переда. От точки Б3 влево по линии бедер отложить 1,8 см: (Сб + Пб – Б1В2)/2 = (52 + 4,5 – 53)/2 = 1,8 см, поставить точку Б5. Cоединить точки Г8; Т4; Б5 и провести линию вертикально вниз. Ширина переда по низу такая же, как и по линии бедер.
Примечание. После построения чертежа проверить ширину выройки по линии бедер: она должна быть равна мерке полуобхвата бедер и прибавке на свободное обегание.
Рукав. Для построения чертежа посадки к платью с углубленной проймой нужны следующие мерки (в см): длина рукава Др = 58 и длина рукава до локтя Дл = 34.
В верхней части середины листа бумаги поставить точку О. От точки О вниз отложить высоту оката (10 см). Затем от точки О вниз отложить мерку длины рукава. Через полученные точки провести горизонтальные линии: линию высоту оката, линию локтя, линию низа.
Измерить длину проймы спинки (34 см) и проймы переда (33 см), сложить эти величины (33 + 34 = 67 см). Поставить ножку циркуля в точку О и радиусом, равным 1/2 суммы проймы (67/2 = 33,5 см), сделать засечки справа и слева на линии высоты оката. Поставить точки А и А1. Соединить их с точкой О под линейку. Полученные отрезки АО и ОА1 разделить на 4 равные части и оформить окат, как показано на чертеже. От середины рукава по линиии низа вправо и влево отложить по 11 см: Ок/2 = 22/2. Оформить боковые стороны и низ рукава, как показано на чертеже.
Примечание. Рукав с объемным окатом строится аналогично предыдущему, за исключением высоты оката. Высота оката = 20 см, а 33,5 см откладывается не от точки О, как в предыдущем чертеже, а от точки О1.
