Побудова креслення спинки
Горловина спинки (росток). Від точки А вправо відкласти ширину ростка: Сш / 3 + Пш = 18/3 + 1 = 7 см, поставити крапку Р. З точки А вниз відкласти 1/3 ширини паростка (~ 2,5 см), поставити крапку Р. Оформити горловину спинки плавною увігнутою лінією, поєднуючи точку Р (найвищу точку горловини) з точкою Р1.
Лінія плеча. Поставити ніжку циркуля в точку Р і радіусом, рівним мірці ширини плеча плюс 2 см на виточку і 1 см на посадку (Шп + виточка + посадка = 13,5 + 2 + 1 = 16,5 см), описати дугу в бік пройми. Поставити ніжку циркуля в точку Т2, описати дугу радіусом, рівним мірці Упс = 36 см, вгору до перетину з дугою, проведеною радіусом, рівним 16,5 см. Поставити крапку П. З’єднати точку Р і крапку П допоміжною лінією плечового зрізу.
Оформлення плечової виточки по спинці. Від вищої точки горловини точки P вправо по допоміжній лінії відкласти 4,5 см = Шпл: 3. Від наміченої точки 4,5 вниз провести лінію, паралельну середині спинки, на якій відкласти довжину виточки (7-8 см). Кінець виточки змістити в сторону середини спинки на 0,5 см і з’єднати під лінійку з точкою 4,5, продовживши вгору на 0,5 см за допоміжну лінію плечового зрізу. З’єднати верхню точку 0,5 см з точкою Р (найвищою точкою горловини) під лінійку. Потім вправо по допоміжній лінії відкласти розтин виточки, рівний 2 см. Через отриману точку 2 см провести другу сторону виточки, рівну першій. Верхню точку другої сторони виточки з’єднати з кінцем плеча (з точкою П).
Лінія пройми. На перетині лінії плеча з лінією, яка обмежує спинку, поставити крапку Р2. Відрізок Р2Г2 розділити на 3 рівні частини і провести горизонтальну пунктирну лінію вправо від нижньої точки ділення до перетину з лінією, що обмежує ширину грудей, поставити крапку П2. Від нижньої точки поділу на лінії, яка обмежує ширину спинки, відкласти вгору 1 см і пост точку С. На бісектрисі кута відкласти 2,5 см, поставити крапку С1 (в залежності від розміру ця величина збільшується або зменшується на 0,1 см). Оформити пройму спинки плавною увігнутою лінією через точки П; С; Сі; Г4.
Побудова креслення переду
Виріз горловини переду. Від точки А1 по горизонталі вліво відкласти ширину горловини переду, рівну 1/3 мірки напівобхвату шиї плюс 0,5 см: Сш: 3 + 0,5 см = 6,5 см. Поставити крапку В. Від точки А1 вниз відкласти глибину горловини, рівну 1/3 мірки напівобхвату шиї плюс 1,5 см: Сш/3 + 1,5 см = 7,5 см. Поставити крапку В1. З’єднати точки В і В1 під лінійку. Отриманий відрізок розділити навпіл і під прямим кутом вниз до точки розподілу відкласти 2 см. Оформити горловину переду плавною лінією через точки В; 2; В1.
Нагрудна виточка. По лінії грудей від середини переду вліво (від точки Г1) відкласти мірку центру грудей, рівну 9 см, поставити крапку Ц. Через отриману точку Ц вгору і вниз провести перпендикуляр до лінії грудей. Із точки В (вищої точки горловини) радіусом, рівним мірці висоти грудей (Вг = 27 см), перетнути перпендикуляр. У точці перетину радіуса і перпендикуляра поставити крапку Ц1. З’єднати точку В з точкою Ц1 під лінійку – це буде перша сторона виточки.
Поставити ніжку циркуля в точку Ц1 і описати дугу радіусом, рівним мірці Вг (27 см), і відкласти на ній від точки В
вліво розрахункову величину нагрудної виточки, рівну 8 см: (СгII – СгI) x 2 + 2 = (48 см – 45 см) x 2 + 2 см = 8 см. Поставити крапку В2. З’єднати точку Ц1 з точкою В2. Це буде друга сторона виточки.
Лінія плеча. Ніжку циркуля поставити в точку В2 і радіусом, рівним мірці Шпл (13,5 см), описати невелику дугу в бік пройми. Від точки T3 описати дугу радіусом, рівним мірці Упп – 1 см = 34 см. В точці перетину двох дуг поставити крапку П1. З’єднати точки В2 і П1.
Пройма переду. Крапку П2 з’єднати під лінійку з точкою П1. Отриманий відрізок розділити навпіл і під прямим кутом до точки розподілу вправо відкласти 1 см. Розділити кут Г3 навпіл і на бісектрисі кута відкласти 2 см, поставити крапку П3 (ця величина в залежності від розміру збільшується або зменшується на 0,1 см). Оформити пройму переду плавною лінією через точки П1; 1; П2; П3; Г4.

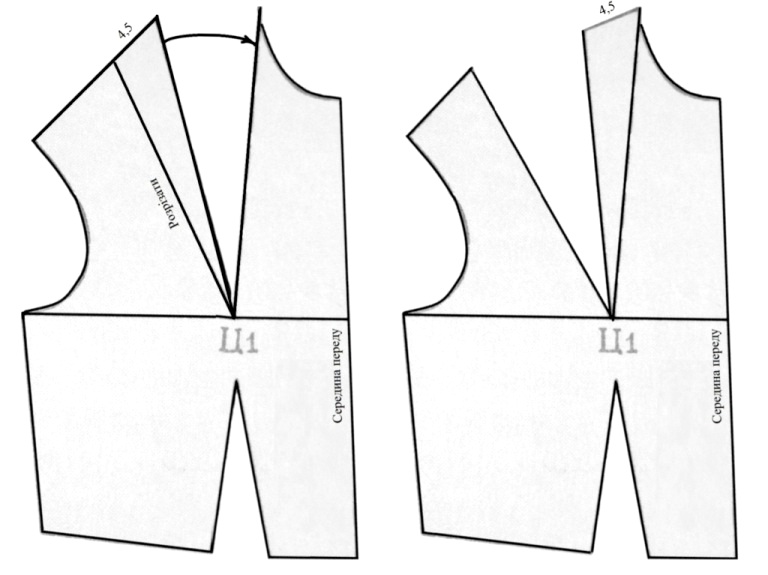

Примітка. Для зручності користування схемою крою виточку можна перенести в плечовий шов (див. рисунок). Для цього від точки В2 вліво відкласти 1/3 мірки ширини плеча, тобто 13,5: 3 = 4,5 см. Точку 4,5 з’єднати з точкою Ц1 пунктирною лінією. По цій лінії викрійку розрізати, а виточку закрити.
Розрахунок глибини виточок по лінії талії. Знайти різницю між шириною сітки по лінії талії і міркою напівобхвату талії з надбавкою на вільне облягання по талії. Ця різниця дорівнює сумі розтинів всіх виточок по лінії талії. Ширина сітки мінус (Cт + Пт) дорівнює глибині всіх виточок по талії: 52 см – (38 + 3) = 11 см.
У суцільнокроєного плаття глибина передньої виточки не повинна перевищувати 3 см. У відрізному платті або блузі глибина цієї виточки (вона оформляє опуклість грудей) може бути глибше. Глибина бічної виточки не більше 5 см. Таким чином на глибину виточки по спинці залишається 11 – (5 + 3) = 3 см.
Примітка. При великий виїмці по талії і розвинених сідницях глибина задньої виточки може бути більше 3 см. В цьому випадку ззаду оформляють 2 виточки.
Передня виточками на лінії талії будується наступним чином. З центру нагрудної виточки точки Ц1 паралельно середині переду проводиться допоміжна лінія до перетину з лінією стегон. Це буде центр виточки. Розчин виточки дорівнює 3 см. Відкладаємо в обидві сторони від допоміжної прямої по лінії талії по 1,5 см. Довжина виточки не доходить до центру нагрудної виточки на 3-4 см, а вниз від лінії талії дорівнює 10-12 см. Сторони виточки оформляються прямими лініями.
Виточками на спинці по лінії талії. Для того, щоб побудувати виточки на спинці, потрібно відрізок гг2 поділити навпіл і від точки поділу вниз провести лінію, паралельну середині спинки, до перетину з лінією стегон. Це буде центр виточки. Розчин виточки по спинці 3 см. Відкладаємо порівну, тобто по 1,5 см, від допоміжної прямої в обидві сторони по лінії талії. Довжина виточки не доходить до лінії стегон на 5 см. Оформляємо боку виточки прямими лініями.
Бічна виточками на лінії талії. Від точки Т4 вліво і вправо по лінії талії відкладаємо половину розчину виточки, тобто по 2,5 см. Вгору від отриманих точок відкладаємо 1 см, ставимо точки m і m1 і з’єднуємо їх з точкою Г4.
Розрахунок розширення по лінії стегон. Знаходимо різницю між шириною сітки і шириною виробу по лінії стегон. Ширина виробу по лінії стегон дорівнює Сб + Пб, тобто 53 + 3 = 56 см, а ширина сітки 52 см. 56 – 52 = 4 см – недостатня величина на кресленні.
Розширити спинку і перед від точки Б2 вправо і вліво по лінії стегон на 2 см (4: 2) і поставити крапки б і б1. З’єднати точку m з точкою б1, а точку m1 з точкою б під лінійку. Розділити ці відрізки навпіл. Від точок ділення відкласти по 1 см на опуклість стегон. Провести бічний шов, поєднуючи точки m; 1; б1 і m1; 1; б. Від точок б, б1 вниз провести вертикальні прямі лінії до перетину з лінією низу і поставити крапки Н2 і Н3. Точки Г4; m; 1; б1; H3 – бічний зріз спинки. Точки Г4; m); 1; б; H2 – бічний зріз переду.
